خاموشی کامل، ریستارت مداوم، داغی موضعی یا جریان‌کشی غیرعادی می‌تواند کاربر را به خرابی آی‌سی تغذیه مشکوک کند؛ اما این علائم از باتری، مدار شارژ، نمایشگر، نرم‌افزار، حافظه یا اتصال کوتاه قطعات دیگر نیز ایجاد می‌شوند. در تعمیر آی‌سی تغذیه آیفون 18 تشخیص باید بر پایه اندازه‌گیری خطوط برق و رفتار برد انجام شود، نه صرفاً ظاهر دستگاه.
این راهنما برای جست‌وجوی تعمیر آیفون ۱۸ تهیه شده است. چیدمان برد و قطعات هر مدل می‌تواند متفاوت باشد و هر تشخیص یا سفارش قطعه باید با شماره مدل دقیق و اطلاعات رسمی دستگاه تطبیق داده شود.
پاسخ کوتاه: PMIC یا مدار مدیریت توان، ولتاژ موردنیاز بخش‌های مختلف را مدیریت می‌کند؛ ولی هر خاموشی به معنی خرابی خود PMIC نیست. اتصال کوتاه یک خازن، باتری معیوب یا مسیر آسیب‌دیده می‌تواند رفتار مشابهی بسازد.
آی‌سی تغذیه چه وظیفه‌ای دارد؟
مدار مدیریت توان، انرژی باتری و ورودی شارژ را به ولتاژهای کنترل‌شده برای پردازنده، حافظه، نمایشگر، ارتباطات و دیگر بخش‌ها تبدیل و توزیع می‌کند. این سامانه شامل یک قطعه منفرد نیست و رگولاتورها، خازن‌ها، مسیرها، سنسورها و کنترلرهای مرتبط در آن نقش دارند. بنابراین «تعویض PMIC» فقط زمانی منطقی است که خرابی همان قطعه با تست تأیید شده باشد.

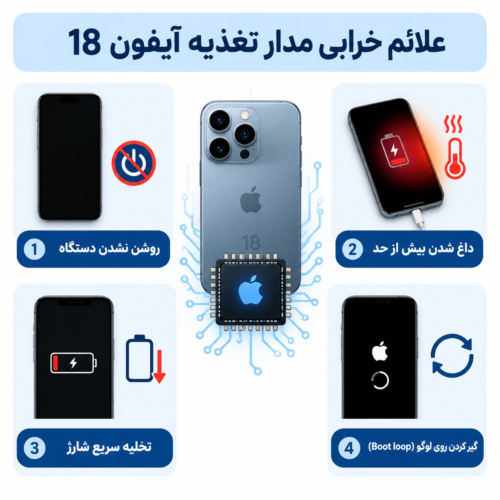

علائم احتمالی خرابی مدار تغذیه آیفون 18
- خاموشی کامل و واکنش‌ندادن به شارژر یا دکمه‌ها؛
- ریستارت متوالی، گیرکردن روی لوگو یا خاموشی زیر بار؛
- داغ‌شدن سریع و موضعی در بخشی از برد؛
- جریان‌کشی پیش از فشردن دکمه پاور یا مصرف غیرعادی در حالت خاموش؛
- روشن‌شدن ناپایدار با منبع تغذیه و خاموشی با باتری؛
- ازکارافتادن چند عملکرد نامرتبط به‌دلیل نبود یک خط ولتاژ مشترک.
گیرکردن روی لوگو می‌تواند نرم‌افزاری یا ناشی از یک قطعه جانبی باشد. صفحه سیاه نیز ممکن است از نمایشگر باشد. پیش از کار روی PMIC این احتمال‌ها بررسی می‌شوند.
تفاوت خرابی آی‌سی شارژ و آی‌سی تغذیه
| موضوع | مدار شارژ | مدار تغذیه |
|---|---|---|
| نقش اصلی | مدیریت ورودی شارژ و ارتباط مرتبط | توزیع و تنظیم برق بخش‌های مختلف |
| سرنخ رایج | شارژ کاذب، ورودی نامنظم، مشکل کابل | خاموشی، اتصال کوتاه، افت خطوط حیاتی |
| تست کلیدی | بررسی پورت، باتری و مسیر ورودی | اندازه‌گیری مقاومت و ولتاژ ریل‌های تغذیه |
برای علائم مرتبط با ورودی شارژ، راهنمای تعمیر آی‌سی شارژ آیفون ۱۸ را نیز ببینید.
دلایل رایج بروز ایراد در مدار تغذیه
- نفوذ مایع و خوردگی زیر شیلد یا اطراف قطعات ریز؛
- ضربه، خم‌شدن برد یا ترک اتصالات در بردهای چندلایه؛
- اتصال کوتاه یک خازن یا قطعه مصرف‌کننده روی یکی از خطوط؛
- تعمیر قبلی با دمای نامناسب یا آسیب به پد و مسیر؛
- خرابی هم‌زمان باتری، مدار شارژ یا یک ماژول جانبی.

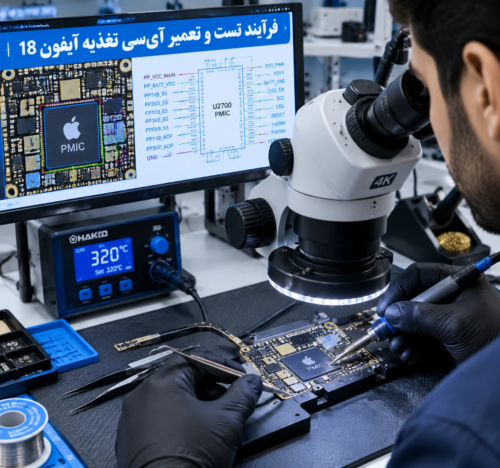

فرآیند تست و تعمیر آی‌سی تغذیه
- تأیید خاموشی واقعی: نمایشگر، کابل، باتری و امکان ورود به حالت بازیابی بررسی می‌شوند.
- بررسی جریان: رفتار دستگاه با منبع تغذیه آزمایشگاهی در حالت خاموش و هنگام پاور ثبت می‌شود.
- اندازه‌گیری مقاومت خطوط: ریل‌های مشکوک با نقشه و مقایسه فنی بررسی می‌شوند.
- یافتن نقطه اتصال کوتاه: با روش‌های کنترل‌شده مانند بررسی حرارتی، بخش گرم‌شونده مشخص می‌شود.
- بازرسی زیر میکروسکوپ: خوردگی، ترک، قطعه جابه‌جا و آثار تعمیر قبلی ارزیابی می‌شوند.
- تعمیر هدفمند: ابتدا قطعه یا مسیر عامل عیب اصلاح می‌شود؛ PMIC تنها در صورت تأیید خرابی آن تعمیر یا تعویض می‌شود.
- تست چندمرحله‌ای: بوت، شارژ، دما، مصرف آماده‌به‌کار، دوربین، صدا، ارتباطات و پایداری دستگاه کنترل می‌شوند.
ریبال یا تعویض PMIC؛ کدام روش مناسب است؟
اگر مشکل از شکستگی اتصالات زیر قطعه باشد، ممکن است بازسازی اتصال در شرایط کنترل‌شده مطرح شود؛ اگر خود قطعه آسیب الکتریکی دیده باشد، تعویض با قطعه سازگار بررسی می‌شود. در اتصال کوتاه یک خازن یا خرابی مسیر، دست‌زدن به PMIC ضرورتی ندارد. انتخاب روش بدون نتیجه تست، ریسک آسیب حرارتی به برد را افزایش می‌دهد.
ریسک تعمیر برد چندلایه چگونه مدیریت می‌شود؟
بردهای مدرن متراکم و چندلایه‌اند. کنترل دما و زمان، محافظت از اجزای مجاور، ابزار مناسب، ثبت وضعیت پیش از تعمیر و خودداری از تکرار گرمای غیرضروری برای کاهش ریسک اهمیت دارد. هیچ تعمیر تخصصی کاملاً بدون ریسک نیست؛ مرکز تعمیر باید پیش از شروع، احتمال موفقیت، آثار تعمیر قبلی و محدودیت‌های حفظ داده را شفاف توضیح دهد.
حفظ اطلاعات و حریم خصوصی
هدف تعمیر برد اصلی معمولاً حفظ اطلاعات است، اما در خاموشی ناشی از آسیب جدی برد، نتیجه قابل تضمین نیست. اگر گوشی روشن می‌شود، قبل از تحویل نسخه پشتیبان بگیرید. اگر خاموش است، اهمیت داده‌ها را هنگام پذیرش اعلام کنید. رمز عبور تنها زمانی ارائه شود که برای کنترل عملکرد لازم باشد و نحوه دسترسی با شما هماهنگ شده باشد.
هزینه تعمیر آی‌سی تغذیه آیفون 18
قیمت به منشأ اتصال کوتاه، میزان آسیب برد، نیاز به ترمیم مسیر یا کار BGA، سابقه تعمیر، شماره مدل و مدت تست وابسته است. یک خاموشی ساده ظاهری ممکن است از باتری یا نمایشگر باشد و هزینه‌ای متفاوت از تعمیر PMIC داشته باشد. برآورد دقیق پس از عیب‌یابی و با شرح روشن عملیات ارائه می‌شود.
پیش از مراجعه چه کارهایی انجام دهیم؟
- اگر دستگاه داغ می‌شود یا بوی غیرعادی دارد، شارژ و استفاده را متوقف کنید.
- راه‌اندازی اجباری را فقط مطابق راهنمای رسمی اپل یک‌بار امتحان کنید.
- از بازکردن، فریزکردن، ضربه‌زدن یا گرم‌کردن برد خودداری کنید.
- سوابق ضربه، آب‌خوردگی و تعمیر قبلی را دقیق اعلام کنید.
- در صورت امکان، از اطلاعات مهم نسخه پشتیبان تهیه کنید.
سوالات متداول تعمیر آی‌سی تغذیه آیفون 18
آیا هر آیفون خاموشی PMIC خراب دارد؟
خیر. باتری، نمایشگر، پورت، نرم‌افزار و قطعات دیگر نیز می‌توانند گوشی را ظاهراً خاموش نشان دهند.
جریان‌کشی غیرعادی چه چیزی را نشان می‌دهد؟
الگوی جریان سرنخ مسیر عیب‌یابی است، اما به‌تنهایی نام قطعه خراب را مشخص نمی‌کند و باید با اندازه‌گیری خطوط ترکیب شود.
آیا ریبال همیشه مشکل را حل می‌کند؟
خیر. ریبال فقط در شرایط مشخصِ ایراد اتصال کاربرد دارد. خرابی داخلی قطعه یا اتصال کوتاه بخش دیگر روش متفاوتی می‌خواهد.
تعمیر PMIC اطلاعات را پاک می‌کند؟
هدف تعمیر برد حذف اطلاعات نیست، ولی حفظ داده در دستگاه آسیب‌دیده تضمین مطلق ندارد. نسخه پشتیبان بهترین اقدام پیشگیرانه است.
زمان تعمیر چقدر است؟
زمان به تشخیص، دسترسی به قطعه، وضعیت برد و مدت تست پایداری وابسته است و پس از بررسی اعلام می‌شود.
ثبت درخواست بررسی تخصصی
برای ارزیابی، از صفحه تماس با اسمارت سرویس استفاده کنید. شرح دقیق علائم، زمان شروع، سابقه رطوبت و تعمیر قبلی به کوتاه‌شدن مسیر تشخیص کمک می‌کند. درباره تعمیرات پیچیده‌تر نیز صفحه تعمیر مادربرد آیفون را مطالعه کنید.
جمع‌بندی
تعمیر آی‌سی تغذیه باید نتیجه یک عیب‌یابی کامل باشد. اندازه‌گیری خطوط، یافتن اتصال کوتاه و بررسی اجزای جانبی پیش از هر کار BGA، از حرارت‌دهی و تعویض غیرضروری جلوگیری می‌کند و برآورد واقع‌بینانه‌تری از هزینه، زمان و ریسک ارائه می‌دهد.
