تعمیر مادربرد لپ تاپ سونی

مقدمه

مادربرد (Motherboard) به عنوان قلب تپنده و برد اصلی هر رایانه‌ای شناخته می‌شود و تمامی قطعات سخت‌افزاری برای برقراری ارتباط با یکدیگر به این مدار پیچیده وابسته‌اند. لپ‌تاپ‌های سونی (که بسیاری از آن‌ها با نام تجاری وایو VAIO شناخته می‌شوند) همواره به دلیل کیفیت ساخت بالا و طراحی ظریف خود در بازار محبوب بوده‌اند. با این حال، قطعات الکترونیکی دارای طول عمر مشخصی هستند و در برابر عوامل محیطی و نوسانات الکتریکی آسیب‌پذیرند. خرابی این قطعه می‌تواند به معنای خاموشی کامل دستگاه شما باشد.

تعمیرات مادربرد لپ تاپ سونی یک فرآیند بسیار حساس، پیچیده و کاملا تخصصی است که به تجهیزات پیشرفته آزمایشگاهی و دانش عمیق در زمینه الکترونیک نیاز دارد. در بسیاری از موارد، کاربران با مشاهده اولین نشانه‌های خرابی تصور می‌کنند که لپ‌تاپ آن‌ها برای همیشه از کار افتاده است؛ اما با تشخیص درست و اقدام به‌موقع، درصد بالایی از این بردهای ارزشمند قابل تعمیر و احیا هستند.

در این مقاله جامع، قصد داریم با تلفیق دانش فنی روز و بررسی دقیق ساختار بردهای سونی، شما را با صفر تا صد دلایل خرابی، نشانه‌های سوختگی مدار، و مراحل استاندارد

تعمیر مادربرد لپ تاپ سونی یا تعویض این قطعه حیاتی آشنا کنیم تا در زمان بروز بحران، بهترین تصمیم را برای دستگاه خود اتخاذ نمایید.

علائم و نشانه‌های هشدار دهنده خرابی مادربرد لپ تاپ سونی

پیش از آنکه به فکر تعمیر مادربرد لپ تاپ سونی بیفتید، باید بتوانید تشخیص دهید که آیا مشکل دستگاه شما واقعا از این قطعه نشأت می‌گیرد یا خیر. خرابی مادربرد معمولا با نشانه‌های بسیار واضحی همراه است که عملکرد کلی سیستم را مختل می‌کند. یکی از شایع‌ترین علائم، روشن نشدن کامل دستگاه (Dead System) است. در این حالت، با فشردن دکمه پاور هیچ‌گونه عکس‌العملی از لپ‌تاپ مشاهده نمی‌شود، هیچ چراغی روشن نمی‌گردد و صدای فن به گوش نمی‌رسد. این وضعیت معمولا نشان‌دهنده قطعی کامل در مدار تغذیه (Power Circuit) یا سوختگی یکی از آی‌سی‌های اصلی است.

نشانه مهم دیگر، روشن شدن دستگاه اما تصویر ندادن آن است. در این حالت، لپ‌تاپ روشن می‌شود، فن‌ها با سرعت بالا شروع به چرخش می‌کنند و چراغ‌های نشانگر فعال می‌شوند، اما صفحه نمایش کاملا تاریک باقی می‌ماند (حالت No Display). این مشکل در لپ‌تاپ‌های سونی غالبا به دلیل خرابی چیپ گرافیک (GPU) که بر روی مادربرد لحیم شده است، یا نقص در چیپ پل شمالی (Northbridge) رخ می‌دهد. همچنین شنیدن بوق‌های ممتد یا کدهای خطای صوتی در زمان روشن شدن، یکی از راه‌های ارتباطی بایوس (BIOS) برای اعلام خرابی در بخش‌های مرتبط با مادربرد و رم است.

از دیگر علائمی که زنگ خطر را برای مادربرد به صدا درمی‌آورند، می‌توان به خاموش شدن‌های ناگهانی و بدون دلیل (Random Shutdowns) در حین کار اشاره کرد. اگر لپ‌تاپ شما به صورت تصادفی ری‌استارت می‌شود یا در حین اجرای نرم‌افزارها کاملا خاموش می‌گردد (در حالی که مشکل از باتری و آداپتور نیست)، به احتمال زیاد خازن‌ها یا مدار تنظیم ولتاژ (VRM) روی مادربرد دچار نشتی جریان یا افت کارایی شده‌اند.

علاوه بر این، از کار افتادن همزمان چندین پورت خروجی (مانند USBها، پورت HDMI و جک صدا) یا عدم شناسایی هارد دیسک و درایو نوری به صورت مکرر، همگی نشان‌دهنده آسیب دیدن چیپ پل جنوبی (Southbridge) بر روی مادربرد لپ‌تاپ سونی شما هستند. در صورت مشاهده هر یک از این علائم، اقدام سریع برای جلوگیری از آسیب‌های ثانویه الزامی است.

مهم‌ترین دلایل خرابی و سوختگی مادربرد لپ تاپ سونی

خرابی مادربرد لپ تاپ سونی به ندرت بدون دلیل و به صورت خودبه‌خودی اتفاق می‌افتد. یکی از قاتلان اصلی قطعات الکترونیکی، گرمای بیش از حد (Overheating) است. لپ‌تاپ‌های سونی به دلیل طراحی ظریف و فشرده، نیازمند سیستم خنک‌کننده بسیار کارآمدی هستند.

اگر فن دستگاه پر از گرد و غبار شود یا خمیر سیلیکون پردازنده خاصیت انتقال حرارت خود را از دست بدهد، دمای داخلی به شدت افزایش می‌یابد. از نظر فیزیک الکترونیک، توان حرارتی تولید شده با رابطه P=I2RP = I^2 RP=I2R قابل محاسبه است؛ زمانی که این حرارت به درستی دفع نشود، لحیم‌های ظریفی که قطعات را به مادربرد متصل کرده‌اند (به ویژه پایه‌های چیپست گرافیک) ذوب شده یا دچار ترک‌خوردگی (Cold Solder) می‌شوند که نتیجه آن قطعی ارتباط و از کار افتادن مادربرد است.

دلیل شایع دوم، نوسانات جریان برق و استفاده از آداپتورهای غیراستاندارد است. مادربرد دارای مدارهای محافظتی است، اما ورود برق با ولتاژ و آمپر نامناسب یا اتصالی در پریز برق می‌تواند به راحتی از این سد عبور کرده و قطعات حساسی مانند ماسفت‌ها (MOSFET)، دیودها و آی‌سی تغذیه را بسوزاند. آسیب‌های فیزیکی ناشی از ضربه و سقوط نیز از دیگر عوامل مهم هستند.

افتادن لپ‌تاپ می‌تواند باعث ایجاد ترک‌های میکروسکوپی در لایه‌های چندگانه برد مدار چاپی (PCB) شود. از آنجایی که مادربرد لپ‌تاپ از چندین لایه مسی تشکیل شده است که سیگنال‌ها را منتقل می‌کنند، یک ترک کوچک می‌تواند مسیر حیاتی ارتباط داده‌ها را برای همیشه قطع کند.

نفوذ مایعات (Liquid Damage) مخرب‌ترین عاملی است که مادربرد را تهدید می‌کند. ریختن آب، چای یا قهوه بر روی کیبورد لپ‌تاپ سونی و نفوذ آن به سطح مادربرد، باعث ایجاد اتصال کوتاه (Short Circuit) فوری در مسیرهای جریان‌دار می‌شود. حتی اگر دستگاه در لحظه خاموش شود، رطوبت باقی‌مانده و املاح موجود در مایعات با مس و قلع روی برد واکنش شیمیایی داده و باعث سولفاته شدن و خوردگی شدید پایه‌های قطعات SMD می‌شوند.

علاوه بر موارد فوق، استهلاک طبیعی قطعات (پیر شدن خازن‌ها و مقاومت‌ها در اثر کارکرد طولانی)، عیوب کارخانه‌ای در برخی سری‌های خاص، و حتی نصب اشتباه قطعات سخت‌افزاری جانبی (مانند اتصال فلش مموری‌های اتصالی‌دار به پورت USB) می‌توانند به راحتی منجر به نیاز شما برای تعمیر مادربرد لپ تاپ سونی شوند.

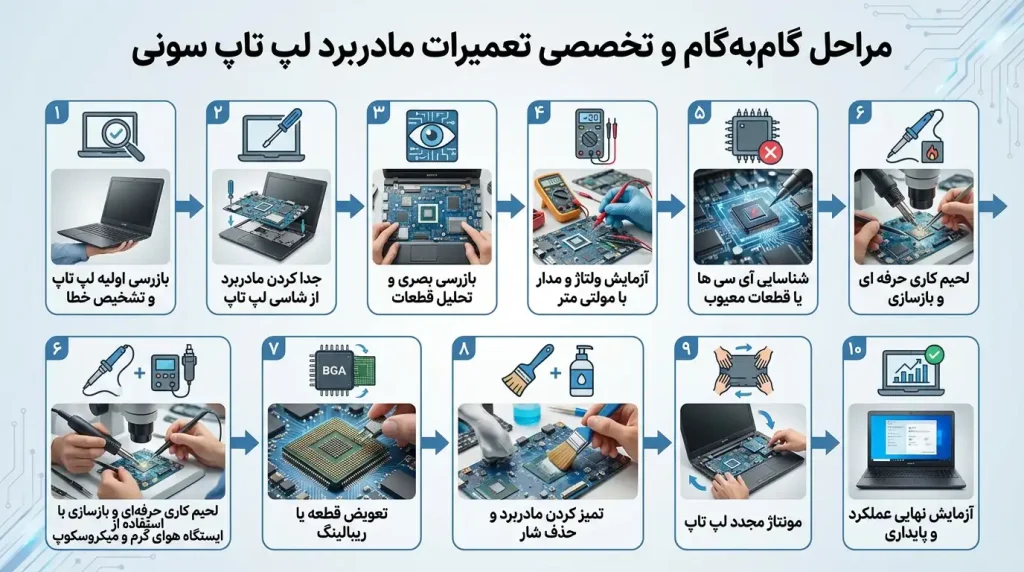

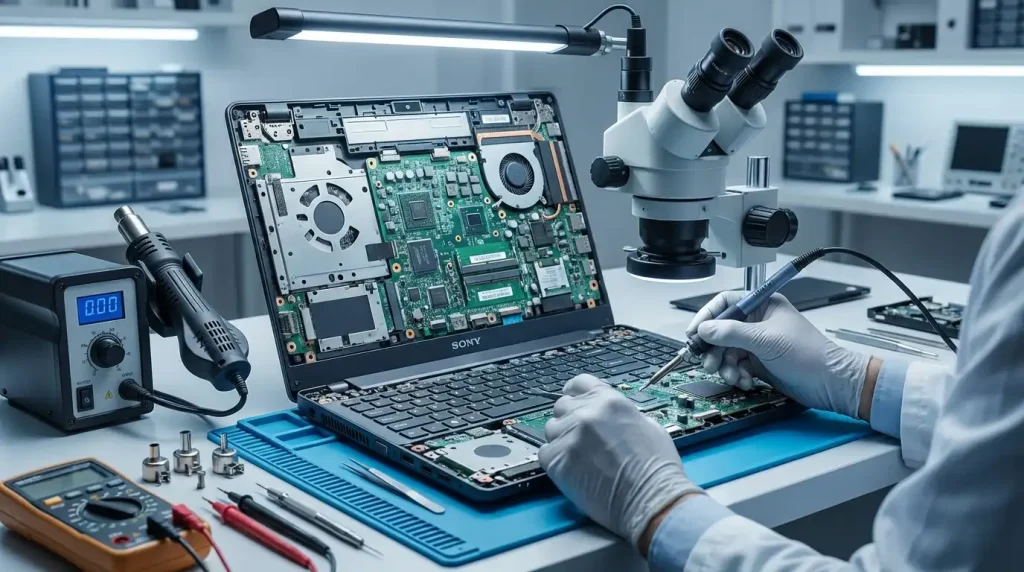

تعمیر مادربرد لپ تاپ سونی یک فرآیند مهندسی معکوس است که باید در محیطی ایزوله و با رعایت کامل استانداردهای ایمنی انجام شود. زمانی که لپ‌تاپ آسیب‌دیده به یک مرکز تخصصی سپرده می‌شود، تکنسین‌ها به هیچ عنوان اقدام به تعویض کورکورانه قطعات نمی‌کنند.

• اولین مرحله تعمیر مادربرد لپ تاپ سونی پس از باز کردن دستگاه، بازرسی چشمی (Visual Inspection) زیر لوپ‌های آزمایشگاهی است.
• در این مرحله، تعمیرکار به دنبال هرگونه نشانه‌ای از سوختگی فیزیکی، تغییر رنگ خازن‌ها، ترکیدگی آی‌سی‌ها و یا سولفاته‌شدگی ناشی از آب‌خوردگی می‌گردد.
• سپس فرآیند عیب‌یابی الکترونیکی آغاز می‌شود که قلب تپنده تعمیرات محسوب می‌گردد و نیاز به ابزارهای دقیق اندازه‌گیری دارد.
• تکنسین برای پیشبرد کار نیازمند نقشه شماتیک (Schematic Diagram) و فایل بردویو (Boardview) اختصاصی همان مدل از مادربرد سونی است. با استفاده از این نقشه‌ها، مسیر ولتاژها از جک ورودی برق (DC Jack) تا تک‌تک بخش‌های برد ردیابی می‌شود. در صورت تایید خرابی قطعات، مرحله جراحی روی برد آغاز می‌شود. قطعات سوخته باید با استفاده از هیترهای هوای گرم (Hot Air SMD Rework Station) یا هویه‌های میکرو با ظرافت تمام از روی برد جدا شوند.
• در این مرحله، کنترل دما برای جلوگیری از باد کردن برد (PCB Delamination) بسیار حیاتی است. پس از برداشتن قطعه معیوب، پدهای روی برد تمیز شده و قطعه کاملا اورجینال جایگزین آن می‌شود.

مرحله نهایی تعمیر مادربرد لپ تاپ سونی، شستشوی برد با محلول‌های التراسونیک برای پاک‌سازی روغن لحیم و در نهایت تجمیع دستگاه و انجام تست‌های استرس است.

عیب‌یابی دقیق و تست قطعات الکترونیکی SMD

برای تعیین دقیق منشا مشکل، تکنسین از مولتی‌مترهای دیجیتال اتورنج و اسیلوسکوپ (Oscilloscope) استفاده می‌کند. ابتدا تست امپدانس گیری (گرفتن مقاومت نسبت به زمین) روی سلف‌های اصلی برد انجام می‌شود تا وجود اتصال کوتاه در لاین‌های ولتاژی (مانند لاین ۱۹ ولت، ۳.۳ ولت و ۵ ولت) بررسی گردد.

اگر مولتی‌متر بوق ممتد بزند (عدد نزدیک به صفر اهم)، نشان‌دهنده شرتی در مدار است. در این حالت، تکنسین با استفاده از منبع تغذیه متغیر (DC Power Supply) روش تزریق ولتاژ را پیاده‌سازی می‌کند. با اعمال ولتاژ کنترل‌شده به لاین اتصالی‌دار، قطعه‌ای که دچار شورت شده است داغ می‌کند. با استفاده از اسپری‌های فریز یا دوربین‌های حرارتی (Thermal Camera)، قطعه معیوب (که معمولا یک خازن سرامیکی SMD است) در کسری از ثانیه شناسایی می‌شود.

تعمیرات مداری و تعویض چیپست‌ها (BGA Rework)

بسیاری از خرابی‌های مادربرد لپ‌تاپ سونی مربوط به چیپست‌های گرافیک (GPU) یا پردازنده‌های لحیم‌شده روی برد (CPU Onboard) است که از تکنولوژی BGA (Ball Grid Array) استفاده می‌کنند. در این قطعات، پایه‌های اتصال به صورت توپ‌های قلع بسیار ریز در زیر چیپ قرار دارند.

اگر بر اثر حرارت بالا این پایه‌ها ذوب شده و اتصالشان قطع شود، دستگاه تصویر نمی‌دهد. در این شرایط، تکنسین با استفاده از دستگاه تخصصی BGA Machine، چیپ را با حرارت برنامه‌ریزی‌شده و کنترل‌شده (پروفایل حرارتی دقیق) از روی برد برمی‌دارد. سپس در فرآیندی به نام ریبالینگ (Reballing)، توپ‌های قلع جدید با استفاده از شابلون‌های مخصوص زیر چیپ چیده شده و چیپ مجددا روی مادربرد نصب می‌گردد. این کار نیازمند تجربه و مهارت بسیار بالایی است.

آیا تعمیر مادربرد لپ تاپ سونی در منزل امکان‌پذیر است؟

یکی از سوالات رایج کاربران این است که آیا می‌توانند با تماشای چند ویدیوی آموزشی، شخصا اقدام به تعمیر مادربرد لپ‌تاپ سونی خود در منزل کنند؟ پاسخ کوتاه و قاطع به این سوال، «خیر» است. تعمیر مادربرد لپ‌تاپ به هیچ وجه یک پروژه خانگی (DIY) محسوب نمی‌شود و اقدام خودسرانه در این زمینه معمولا به مرگ قطعی و غیرقابل بازگشت مادربرد ختم می‌شود. اولین و مهم‌ترین دلیل، خطر الکتریسیته ساکن (ESD) است.

بدن انسان به طور طبیعی دارای بار الکتریکی ساکن است. لمس کردن قطعات حساس روی مادربرد بدون استفاده از دستبندها و پدهای آنتی‌استاتیک می‌تواند باعث تخلیه ولتاژی معادل چند هزار ولت (با آمپر بسیار پایین) به مدار شود که برای نابودی کامل چیپست‌ها، بایوس و آی‌سی‌های پردازشی کافی است.

دومین مسئله که مانع اقدام تعمیر مادربرد لپ تاپ سونی می شود، نیاز به ابزارهای تخصصی و بسیار گران‌قیمت است. شما با یک پیچ‌گوشتی ساده و هویه معمولی نمی‌توانید قطعات مینیاتوری SMD را تعویض کنید. هویه‌های معمولی دمای کنترل‌نشده‌ای دارند که به راحتی پدهای مسی روی برد را ذوب کرده و از بین می‌برند (کنده شدن پد به معنای غیر قابل تعمیر شدن برد است). همچنین، تشخیص مشکل بدون داشتن منبع تغذیه، اسیلوسکوپ و نقشه‌های شماتیک کاملا غیرممکن است. اگر شما تجربه کافی در زمینه الکترونیک خرد ندارید، باز کردن لپ‌تاپ در منزل تنها باید به منظور ارتقای رم، تعویض هارد و نهایتا پاک‌سازی فن‌ها محدود شود.

نکته بسیار مهم دیگر پیش از هرگونه اقدام، مسئله پشتیبان‌گیری از داده‌ها (Data Backup) است. اگر قصد دارید لپ‌تاپ خود را به مراکز تعمیراتی بسپارید و نگران اطلاعات شخصی خود هستید، بهترین کار این است که پیش از تحویل دستگاه، هارد دیسک (HDD یا SSD) را از دستگاه خارج کنید. مادربرد بدون هارد نیز قابل تست و تعمیر است. با این کار هم از حریم خصوصی خود محافظت کرده‌اید و هم در صورت نیاز به تعویض کامل مادربرد، نگران از بین رفتن فایل‌های حیاتی خود در فرآیند نصب ویندوز جدید نخواهید بود. بنابراین، هرگز ریسک تعمیرات خودسرانه را نپذیرید و کار را به کاردان بسپارید.

روند استفاده از خدمات تعمیر در محل و اعزام تکنسین

در صورتی که لپ‌تاپ سونی شما دچار مشکل اساسی شده و نیاز به تعمیر مادربرد دارد، یکی از بهترین گزینه‌ها استفاده از خدمات نمایندگی‌ها و مراکز مجاز تعمیرات با قابلیت اعزام تکنسین است. این روند به صورت کاملا سیستماتیک و برای راحتی مشتری طراحی شده است. برای استفاده از این خدمات و تعمیر مادربرد لپ تاپ سونی با حفظ امنیت دستگاه، مراحل زیر طی می‌شود:

1. تماس اولیه و مشاوره تلفنی: در ابتدا باید با بخش پشتیبانی شرکت تعمیراتی یا خدمات سونی تماس بگیرید. در این مرحله، علائم دقیق دستگاه را شرح می‌دهید. کارشناسان با توجه به توضیحات شما، برآوردی اولیه از نوع خرابی و هزینه‌های احتمالی ارائه می‌دهند.
2. بررسی وضعیت گارانتی: اگر لپ‌تاپ شما همچنان تحت پوشش گارانتی معتبر است، حتما این موضوع را اطلاع دهید. در این صورت، باید خدمات منحصرا توسط تکنسین‌های تایید شده همان شرکت انجام شود تا مهر و موم دستگاه مخدوش نشده و گارانتی باطل نگردد.
3. تعیین وقت و اعزام تکنسین: پس از تایید اولیه، زمانی مناسب برای حضور تکنسین در محل شما (منزل یا دفتر کار) هماهنگ می‌شود. تکنسین مجاز با تجهیزات اولیه عیب‌یابی به محل مراجعه می‌کند.
4. تست و بررسی در محل: تکنسین دستگاه را باز کرده و تست‌های ابتدایی (مانند تست ولتاژ ورودی و بررسی سلامت آداپتور و رم) را انجام می‌دهد. اگر مشکل با تعویض قطعات جانبی حل شود، در همان محل انجام می‌گیرد. اما خرابی‌های عمیق مادربرد (مانند نیاز به دستگاه BGA) قابل انجام در محل نیست.
5. انتقال ایمن به لابراتوار (در صورت نیاز): اگر تعمیرات مادربرد نیاز به تجهیزات کارگاهی داشته باشد، تکنسین با ارائه رسید رسمی و فرم پذیرش، دستگاه را به لابراتوار مرکزی منتقل می‌کند.
6. تعمیرات نهایی، تسویه و گارانتی خدمات: پس از رفع مشکل در کارگاه، دستگاه زیر تست‌های فشار (Stress Test) قرار می‌گیرد. در نهایت لپ‌تاپ صحیح و سالم به شما تحویل داده می‌شود. پس از بررسی عملکرد توسط شما، هزینه پرداخت شده و فاکتور رسمی همراه با گارانتی مدت‌دارِ تعمیرات (برای اطمینان از عدم تکرار مشکل) به شما تقدیم می‌گردد.

جدول مقایسه: تعمیر مادربرد لپ تاپ سونی در برابر تعویض کامل آن

یکی از بزرگترین دوراهی‌های کاربران هنگام خرابی لپ‌تاپ، انتخاب بین تعمیر قطعه معیوب یا تعویض کل برد است. جدول زیر به شما در تصمیم‌گیری کمک می‌کند:
